概述

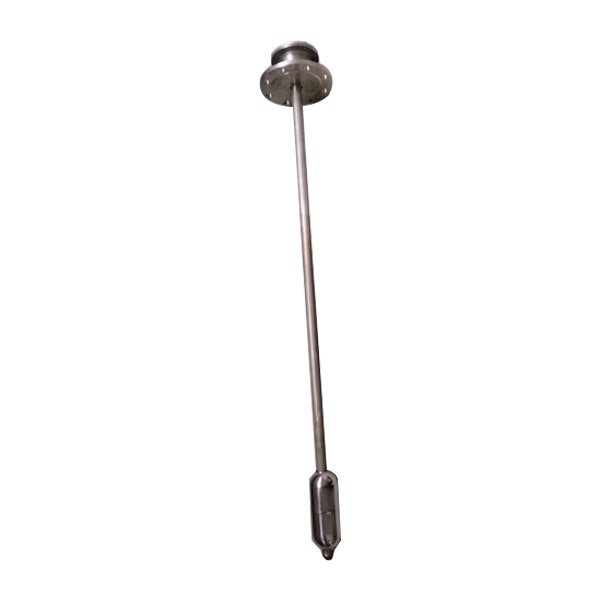

UHB液位計是一款高性價產品，適用于干簧管、磁阻等電阻類信號變送。該產品使用工業級24位獨立Σ-△模擬前端，保證測量的高精度；完善的防浪涌、防反接設計，避免了工程應用中的誤安裝和誤操作；增強的軟件安全設計，包括低壓監控復位、多任務調度優化等功能。全部采用工業級元器件，保證較長的使用壽命和穩定性。由于全部采用電子元器件及柔性線路板，打破了傳統方式的易碎易斷的缺點，被廣泛運用化工、船舶、環保、食品等領域并獲得廣泛好評。

技術參數

接線方式

磁阻條信號安裝于不銹鋼全密封保護管內：

傳感器接線圖

磁阻傳感器對應連接V、S、G即可。干簧管類傳感器通常為兩線制，兩根線分別連接S和G。電源對應連接上圖24V電源的+和-即可。

HART通信連接方式

所有HART手操器均支持如下圖所示的接線方式，即在4~20mA電流環中串接250~1000Ω的采樣電阻，將手操器并聯于采樣電阻兩端（部分提供24VDC供電的手操器可直接并聯于變送器兩端）。此變送器產品支持大部分HART協議命令，可根據用戶需要增加更多特殊命令。

手操器連接圖

按鈕功能

按鍵上方為：M鍵，下方從左到右為：S鍵和Z鍵

功能簡圖 (注：長按M鍵 進入菜單) ：
